Roller Stand

home > Products > Support belt > Roller Stand

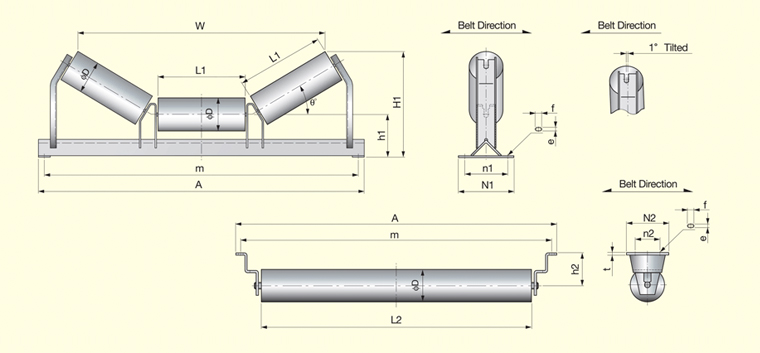

Roller Stand

Dimensional details

Industrial roller Table
item type belt width dimension weight
(kg)
∅D L1 A m h1 n1 N1 e×f H1 W
∅=30。 ∅=35。 ∅=45。 ∅=30。 ∅=35。 ∅=45。
CARRYING IDLER

 PCPC-400 400 89.1 145 690 640 125 140 190 15×25 246 257 278 426 411 379 12.2
PCPC-450 450 165 740 690 256 269 292 481 464 428 13.0
PCPC-500 500 180 790 740 264 277 303 522 504 464 13.7
PCPC-600-1 600 210 890 840 140 150 200 294 310 339 631 583 536 15.0
PCPC-600-2 114.3 150 317 333 364 610 589 546 19.7
PCPC-750 750 265 1090 1040 160 210 344 365 403 760 734 678 24.1
PCPC-900 900 315 1240 1190 370 393 438 897 866 799 27.3
PCPC-1050 1050 139.8 370 1390 1340 180 180 230 441 468 519 1053 1012 931 41.7
PCPC-1200 1200 420 1540 1490 466 497 555 1190 1144 1052 45.7
PCPC-1400 1400 165.2 500 1790 1730 250 280 340 19×32 589 626 514 1414 1361 1253 78.3
PCPC-1600 1600 580 1990 1930 629 672 752 1633 1572 1446 92.0
PCPC-1800 1800 650 2280 2220 280 330 390 694 742 832 1824 1757 1615 122.5
PCPC-2000 2000 730 2480 2420 734 788 888 2042 1968 1808 134.5
PCPC-2200 2200 800 2700 2640 305 400 23×35 794 853 963 2234 2152 1977 165.9
Industrial roller Table
item type belt width dimension weight
(kg)
∅D L2 m A h2 n2 N2 t e×f
RETURN IDLER PTRC-400 400 89.1 460 640 690 110 60 120 4.5 15×25 6.5
PTRC-450 450 510 690 740 6.9
PTRC-500 500 560 740 790 7.4
PTRC-600-1 600 660 840 890 8.3
PTRC-600-2 114.3 6 10.8
PTRC-750 750 850 1040 1090 13.1
PTRC-900 900 1000 1190 1240 14.9
PTRC-1050 1050 139.8 1150 1340 1390 130 100 170 22.2
PTRC-1200 1200 1300 1490 1540 24.5
PTRC-1400 1400 165.2 1530 1730 1790 160 120 200 9 19×32 39.4
PTRC-1600 1600 1730 1930 1990 43.5
PTRC-1800 1800 2000 2220 2280 53.4
PTRC-2000 2000 2200 2420 2480 57.9
PTRC-2200 2200 2400 2640 2700 23×35 69.3

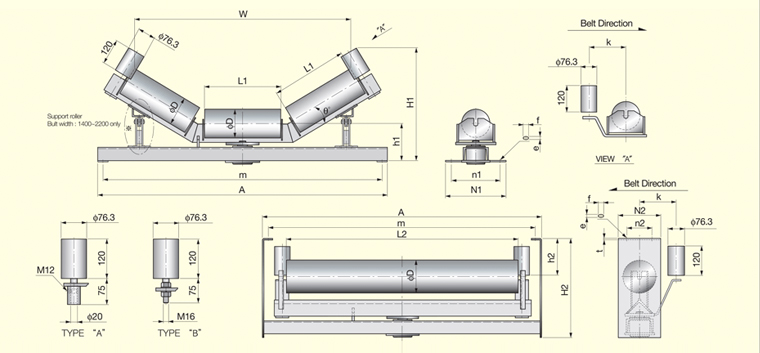

Roller Stand

Dimensional details

Industrial roller Table
item type belt width dimension weight
(kg)
∅D L1 m A h1 n1 N1 k e×f H1 W
SPIRAL RETURN IDLER

 PTRS-400 400 90.3 76.3 460 640 690 110 60 120 7 40 15×25 7.7
PTRS-450 450 510 690 740 8.3
PTRS-500 500 560 740 790 8.9
PTRS-600-1 600 660 840 890 10.1
PTRS-600-2 115.1 89.1 13 50 13.5
PTRS-750 750 850 1040 1090 16.7
PTRS-900 900 1000 1190 1240 19.2
PTRS-1050 1050 140.3 114.3 1150 1340 1390 130 100 170 60 28.1
PTRS-1200 1200 1300 1490 1540 31.2
PTRS-1400 1400 165.8 139.8 1530 1730 1790 160 120 200 65 19×32 46.6
PTRS-1600 1600 1730 1930 1990 52.2
PTRS-1800 1800 2000 2220 2280 63.5
PTRS-2000 2000 2200 2420 2480 69.1
PTRS-2200 2200 2400 2640 2700 23×35 81.7
Industrial roller Table
item type belt width dimension weight
(kg)
∅D L2 m A h2 H2 t n2 N2 k e×f
SELF ALIGNING RETURN IDLER PSAT-400 400 89.1 460 640 690 100 295 6 60 130 150 15×25 24.7
PSAT-450 450 510 690 740 25.4
PSAT-500 500 560 740 790 26.6
PSAT-600-1 600 660 840 890 28.2
PSAT-600-2 114.3 310 31.2
PSAT-750 750 850 1040 1090 350 150 180 33.6
PSAT-900 900 1000 1190 1240 36.9
PSAT-1050 1050 139.8 1150 1340 1390 120 395 100 170 44.2
PSAT-1200 1200 1300 1490 1540 49.2
PSAT-1400 1400 1530 1730 1790 160 490 9 120 200 250 19×32 110.6
PSAT-1600 1600 1730 1930 1990 133.8
PSAT-1800 1800 2000 2220 2280 540 220 154.5
PSAT-2000 2000 2200 2420 2480 172.2
PSAT-2200 2200 2400 2640 2700 560 230 23×35 188.3

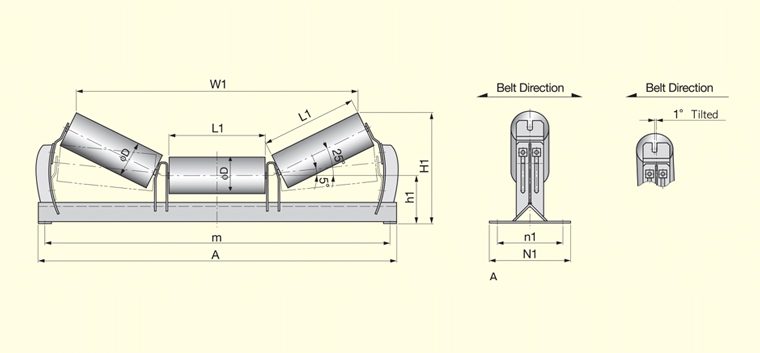

Roller Stand

Dimensional details

Industrial roller Table
item type belt width dimension weight
(kg)
∅D1 L1 m A h1 n1 N1 e×f H1 W1
∅=5。 ∅=25。 ∅=5。 ∅=25。
TRANSTION IDLER PCRT-400 400 89.1 145 640 690 125 140 190 15×25 189 236 507 450 12.2
PCRT-450 450 165 690 740 191 244 567 506 13.0
PCRT-500 500 180 740 790 192 251 612 549 13.7
PCRT-600-1 600 210 840 890 140 150 200 210 278 702 633 15.0
PCRT-600-2 114.3 150 234 301 709 632 19.7
PCRT-750 750 265 1040 1090 160 210 238 324 874 786 24.1
PCRT-900 900 315 1190 1240 243 345 1023 927 27.3
PCRT-1050 1050 139.8 370 1340 1390 180 180 230 292 412 1205 1090 41.7
PCRT-1200 1200 420 1490 1540 292 433 1354 1231 45.7
PCRT-1400 1400 165.2 500 1730 1790 250 280 340 19×32 387 550 1601 1455 78.3
PCRT-1600 1600 580 1930 1990 394 584 1840 1680 92.0
PCRT-1800 1800 650 2220 2280 280 330 390 430 643 2050 1876 122.5
PCRT-2000 2000 730 2420 2480 437 677 2289 2101 134.5
PCRT-2200 2200 800 2640 2700 305 400 23×35 468 732 2499 2298 165.9
